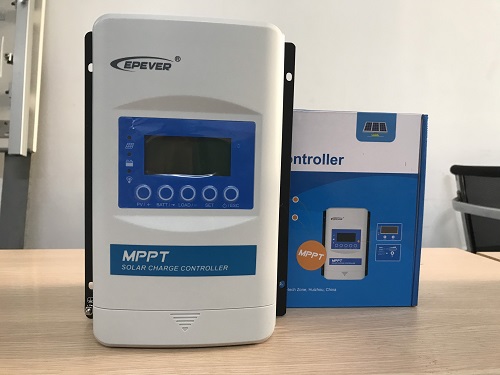

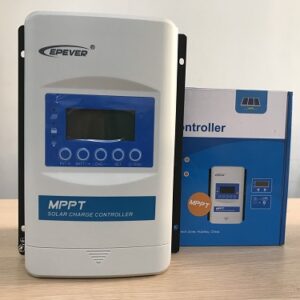

Điều khiển Sạc năng lượng mặt trời 30A EPEVER

Bộ điều khiển sạc năng lượng mặt trời EPEVER 30A được DHC Solar phân phối là sản phẩm được ưa chuộng nhiều trên thị trường hiện tại, với nhiều chức năng tiên tiến và cho phép sử dụng với các tấm Pin mặt trời công suất lớn. Bộ điều khiển sạc pin mặt trời chất lượng cao, bảo hành 2 năm.

Tải về tài liệu Điều khiển sạc năng lượng mặt trời Epever 30A

Datasheet Bộ Điều khiển sạc năng lượng mặt trời Epever 30A

Hướng dẫn sử dụng bộ sạc pin mặt trời Epever 30A

Giới thiệu Bộ sạc pin năng lượng mặt trời Epever

Điều khiển sạc MPPT là gì? MPPT là viết tắt của cụm từ Maximum Power Point Tracker, là bộ theo dõi điểm công suất tối đa, chức năng của nó là tối đa hóa lượng điện năng tạo ra từ các tấm pin năng lượng mặt trời trong xuốt quá trình vận hành của Bộ điều khiển sạc.

Nó phù hợp với tất cả các công nghệ năng lượng mặt trời hiện tại và hoàn hảo cho các hệ thống năng lượng mặt trời có điện áp của tấm Pin năng lượng mặt trời cao hơn điện áp của Acquy lưu trữ. Có thể sự dụng tấm pin 400W, 450W công suất cao

Xem thêm: Bộ điều khiển sạc năng lượng mặt trời Epever 40A

Thuật toán phức tạp của MPP Tracking có thể liên tục tạo ra sản lượng điện tối đa từ tấm Pin năng lượng mặt trời. Nhờ công nghệ tiên tiến, bộ điều khiển sạc Epever Serie A đảm bảo công suất tối đa trong mọi điều kiện hoạt động, bảo vệ Pin, Acquy chuyên nghiệp và được  thiết kế với mẫu mã hiện đại, sang trọng

Giá bộ Điều khiển sạc năng lượng mặt trời EPEVER mới nhất

STT	Bộ điều khiển sạc EPEVER	Giá Bán
1	Bộ sạc năng lượng mặt trời 20A, MPPT 12/24 VDC, Epever	1,500,000
2	Bộ sạc năng lượng mặt trời 30A, MPPT 12/24 VDC, Epever	1,650,000
3	Bộ sạc năng lượng mặt trời 40A, MPPT 12/24 VDC, Epever	2,050,000
4	Bộ sạc năng lượng mặt trời MPPT 12/ 24/ 36 /48 VDC, 60A	5,100,000
5	BỘ điều khiển sạc năng lượng mặt trời MPPT 12 /24/ 36/ 48 VDC, 100A	7,900,000

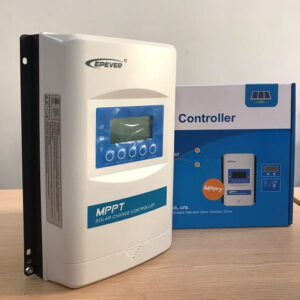

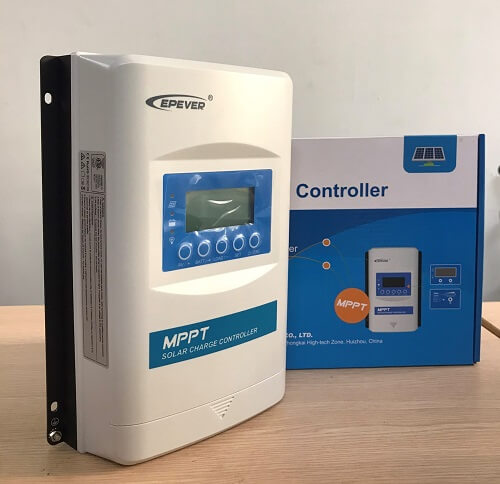

Đặc điểm nổi bật của bộ sạc pin mặt trời EPEVER 30A

• Thiết bị theo dõi điểm công suất tối đa (MPP tracker)
• Màn hình LCD đa chức năng điều khiển
• Kiểm soát điện áp và dòng điện
• Hiệu suất theo dõi MPPT trên 99,5%
• Hiệu suất chuyển đổi phí tối đa cao tới 97,4%
• Hỗ trợ pin axit-chì và pin lithium-ion
• Sạc điện và chức năng giới hạn dòng điện
• Chức năng giảm tải điện năng sạc nhiệt độ cao
• Các đơn vị hiển thị LCD tùy chọn (XDB1 / XDS1 / XDS2) và phụ kiện
• Cổng giao tiếp RS485 biệt lập với giao thức Modbus tiêu chuẩn
• Chức năng thống kê năng lượng thời gian thực
• Thiết kế lớp bảo vệ IP33
• Chứng nhận CE (LVD IEC62109, EMC EN3 / 1-6-61000)

Chức năng bảo vệ điện tử của bộ điều khiển sạc

• Bảo vệ ngắn mạch
• Bảo vệ quá áp đầu vào của tấm Pin năng lượng mặt trời
• Bảo vệ dòng điện ngược vào ban đêm
• Bảo vệ quá nhiệt và quá tải
• Ngắt kết nối khi Acquy hoặc Pin quá áp và Bảo vệ quá tải
• Bộ kiều khiển sạc năng lượng mặt trời có Bảo vệ xả sâu
• Bảo vệ ngược cực khi đấu nhầm cực Pin mặt trời hoặc ngược cực Acquy
• Đảo cực bằng bảo vệ cầu chì bên trong
• Cầu chì điện tử tự động

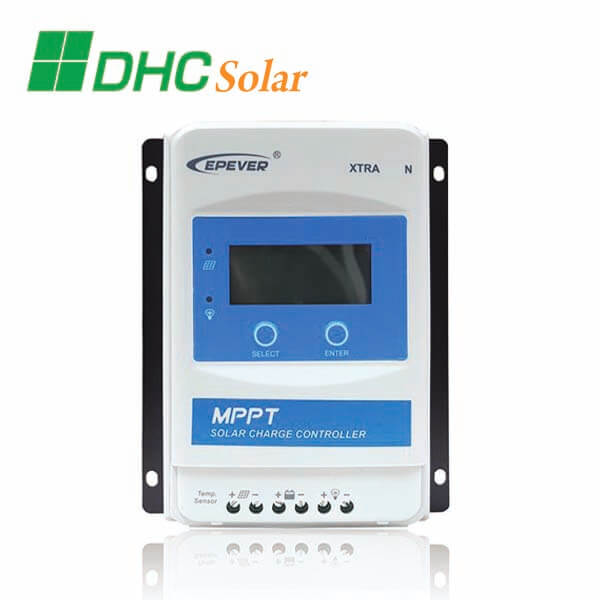

Thông số kỹ thuật của Bộ điều khiển sạc năng lượng mặt trời 30A Epever MPPT

Thông số	XTRA 3210N	XTRA 4210N
Điện áp hệ thống	12V/24V tự động
Dòng sạc định mức	30A	40A
Dòng tải định mức	30A	40A
Điện áp Battery tối đa	32V
Điện áp hở mạch PV	100VDC (ở nhiệt độ môi trường hoạt động tối thiểu) 92V( với nhiệt độ 25℃ )
Công suất ngõ vào PV tối đa	12V 390W 24V 780W	12V 520W 24V 1040W
Tự tiêu thụ điều khiển sạc năng lượng mặt trời	≤20mA(12V)  ≤16mA(24V)
Suy giảm theo nhiệt độ	-3mV/°C/2V
Nhiệt độ làm việc	-25°C à 45°C
Kích thước	228 x 164 x 55 mm	252 x 180 x 63 mm
Khối lượng	1,2 kg	1,9 kg

Hướng dẫn lắp đặt bộ sạc năng lượng mặt trời 30A EPEVER

Bưới 1: Xác định vị trí lắp đặt:

Bộ điều khiển sạc năng lượng mặt trời 30A phải được lắp đặt ở nơi có đủ lưu lượng không khí qua các bộ tản nhiệt của bộ điều khiển và khe hở tối thiểu là 150 mm từ các cạnh trên và dưới của bộ điều khiển để đảm bảo nhiệt tự nhiên sự đối lưu.

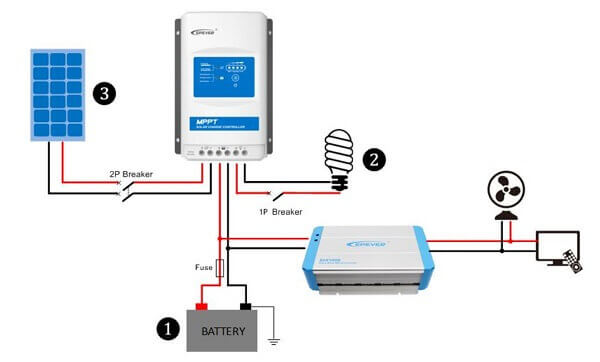

Sơ đồ lắp đặt, đấu nối của Bộ điều khiển sạc MPPT 30A Epever

Bước 2: Kết nối hệ thống Điện mặt trời độc lập theo sơ đồ trên.

• Đặc biệt chú ý các số thứ tự. theo thứ tự ❶ Lắp đặt ắc quy lưu trữ ❷ Phụ tải PV trong nhà, Đây là “Sơ đồ đấu dây” khi lắp đặt hệ thống cũng như khu vận hành và
• Ngắt kết nối hệ thống trong thứ tự ngược lại ❸❷❶.

Xem thêm: Hướng dẫn lắp đặt hệ thống pin năng lượng mặt trời

Bước 3: Lắp hệ thống tiếp địa

• Dòng XTRA N là bộ điều khiển âm thông dụng, trong đó tất cả các cực âm của dãy pin mặt trời PV, pin và tải có thể được nối đất đồng thời hoặc bất kỳ một trong số chúng sẽ được
• Tuy nhiên, theo ứng dụng thực tế, tất cả các thiết bị đầu cuối âm của mảng PV, pin và tải cũng có thể không được bao quanh, nhưng thiết bị đầu cuối nối đất trên vỏ của nó phải được nối đất, có thể bảo vệ hiệu quả điện từ từ bên ngoài và ngăn chặn một số điện giật đối với cơ thể con người do sự nhiễm điện của vỏ.
• Luôn luôn nhớ nối đất

Bước 4: Kết nối các phụ kiện đi kèm

• Kết nối các cảm biển nhiệt độ, đồng hồ đo thông số và giám sát thiết bị điều khiển sạc năng lượng mặt trời

Xem thêm: Đèn pha năng lượng mặt trời 100W

Bước 5: Bật nguồn trên bộ điều khiển sạc

• Đóng cầu chì pin lưu trữ sẽ bật bộ điều khiển. Sau đó, kiểm tra trạng thái của đèn báo pin (bộ điều khiển hoạt động bình thường khi đèn báo sáng màu xanh lục).
• Đóng cầu chì và cầu dao của tấm pin năng lượng mặt trời
• Đóng cầu dao của phụ tải. Khi đó hệ thống sẽ
• hoạt động ở chế độ được lập trình trước

Ứng dụng Bộ điều khiển sạc năng lượng mặt trời

Bộ Điều khiển sạc năng lượng mặt trời kết hợp với bộ kích điện 12V lên 220V kèm theo Ắc quy lưu trữ. Đây là một hệ thống Điện mặt trời độc lập được nhiều nhà đình sử dụng. Đặc biệt các hộ gia đình vùng sâu, vùng xa, vùng không có điện, hoặc sử dụng cho các thiết bị cần cấp nguồn điện liên tục điều khiển sạc năng lượng mặt trời

Hiện nay, việc tận dụng nguồn điện từ ánh sáng mặt trời đang dần trở nên phổ biến hơn so với các nguồn năng lượng thay thế khác, đặc biệt các tấm pin năng lượng mặt trời hoàn toàn không gây ô nhiễm và chúng không cần bảo trì cao. Sau đây là một số thiết bị/ hệ thống ứng dụng bộ sạc điện mặt trời phổ biến:

Hệ thống chiếu sáng đèn năng lượng mặt trời.

Hệ thống điện năng lượng mặt trời độc lập.

Hệ thống bơm nước năng lượng mặt trời.

Hệ thống Camera giám sát năng lượng mặt trời

Lắp đèn năng lượng mặt trời 200W

Lắp đặt hệ thống Điện mặt trời 25kW trọn gói

Hệ thống điện mặt trời hòa lưới có pin dự trữ,

Sử dụng cho hệ thống bơm nước, cung cấp nguồn điện sinh hoạt

Xem thêm: Hệ thống chiếu sáng đèn năng lượng mặt trời

Mua bộ điều khiển sạc năng lượng mặt trời ở đâu?

DHC Solar tự hào là đơn vị đi đầu trong lĩnh vực điện năng lượng mặt trời tại Đà Nẵng, chúng tôi chuyên cung cấp, thi công hệ thống điện năng lượng mặt trời, giải pháp điện mặt trời hòa lưới. Cung cấp Bộ sạc pin mặt trời EPEVER 10A, 20A, 30A, 40A và dòng sạc lên đến 100A. Ngoài ra chúng tôi chuyên phân phối Tấm pin năng lượng mặt trời Canadian Solar; LONGi Solar; AE Solar; Jinko Solar…Với tiêu chí luôn vì khách hàng, khi sử dụng sản phẩm tại DHC Solar Quý khách hàng có thể an tâm bởi vì:

• Cam kết sản phẩm chính hãng,
• Giá thành cạnh tranh trên thị trường
• Được tư vấn và phục vụ nhiệt tình
• Vận chuyển hàng tận nơi
• Tư vấn, hỗ trợ kỹ thuật chuyên sâu
• Chế độ bảo hành, hậu mãi tuyệt vời
